QL手電兩用螺桿式啟閉機選用指南

螺桿式啟閉機系列啟閉機按吊點數分為單吊點和雙吊點兩種型號，按驅動方式分為手動、 電動和手電兩用三種形式，一般噸位超過60T(單機)時不再配置手動部分。我公司生 產的QL型系列啟閉機啟門力為0.3T-65T，超過65T(單機)時可特殊設計。

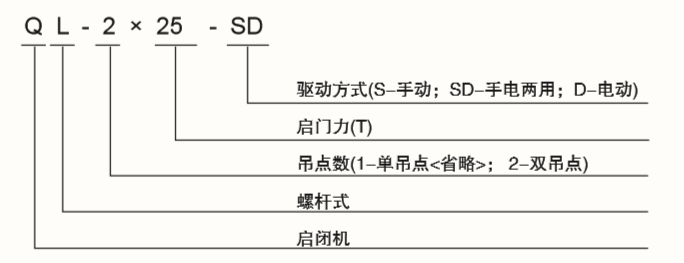

1、型號說明：等同采用水利部統一標準型號標識(下同)

2、本系列啟閉機未作特殊設計時，不能作斜吊運行。

3、手電3T及其以上啟門的啟閉機可增設行程開關限位裝置，作極限運行保 護。手動啟閉機均設有限位盤，作為下降極限位置控制。

4、應根據啟閉機螺桿外形決定。特殊情況定貨前應說明。

5、選用時應提前聲明：

      a、螺桿總長(閘門吊軸孔中心至啟閉機底座距離)及吊點中心距

      b、加長螺桿部分

      c、特殊電氣控制要求

      d、是否需增設螺桿保護裝置，若有，提供相關圖紙或位置布置圖

      e、其他特殊要求

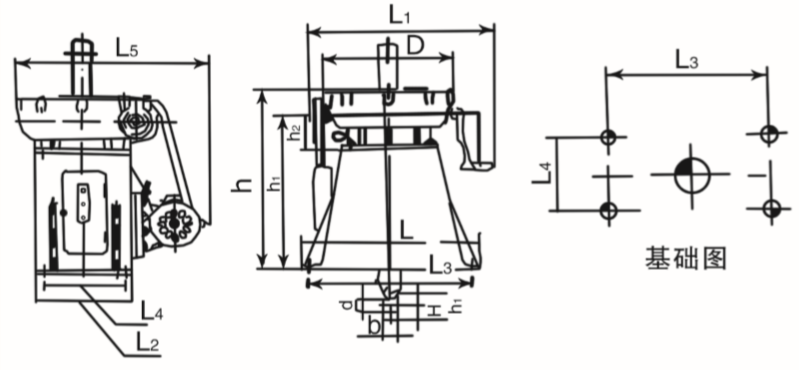

6、啟閉機基礎位置圖僅供水工建筑設計時參考，如有特殊要求，本公司可以 變更，地腳螺拴隨機供應。

7、潤滑油由用戶自備。

8、選購件名錄(另計價)

      a、螺桿保護裝置：銷軸

      b、加長螺桿部分

      c、特殊電氣控制要求

      d、基礎部分更改

      e、過載保護器

      f、數顯高度控制儀

      g、其他有異于本公司產品系列的變更

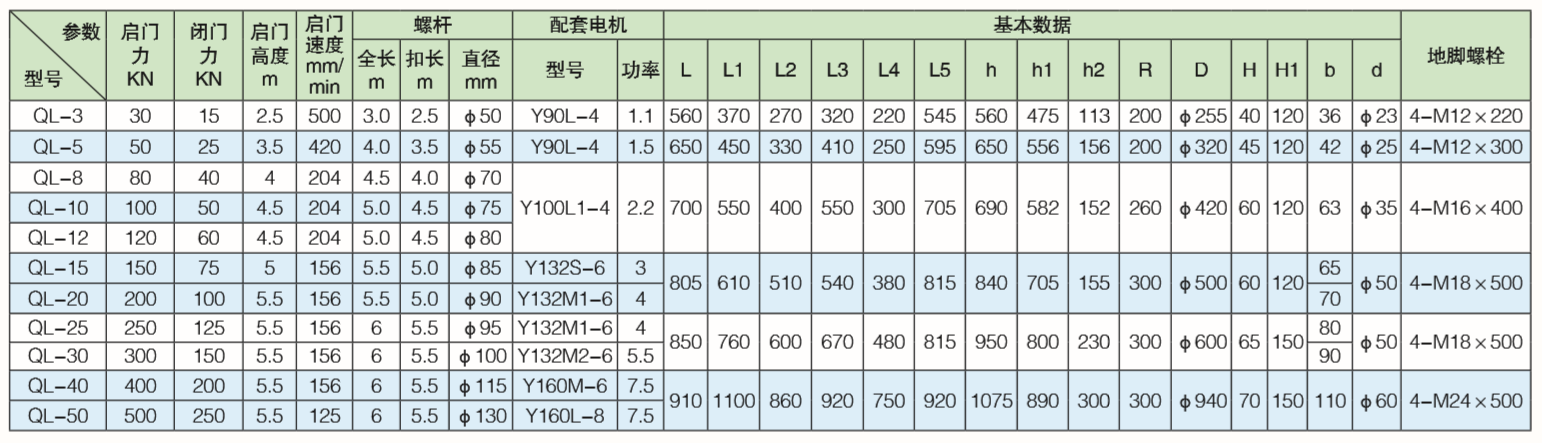

手電兩用螺桿式啟閉機參數表：
