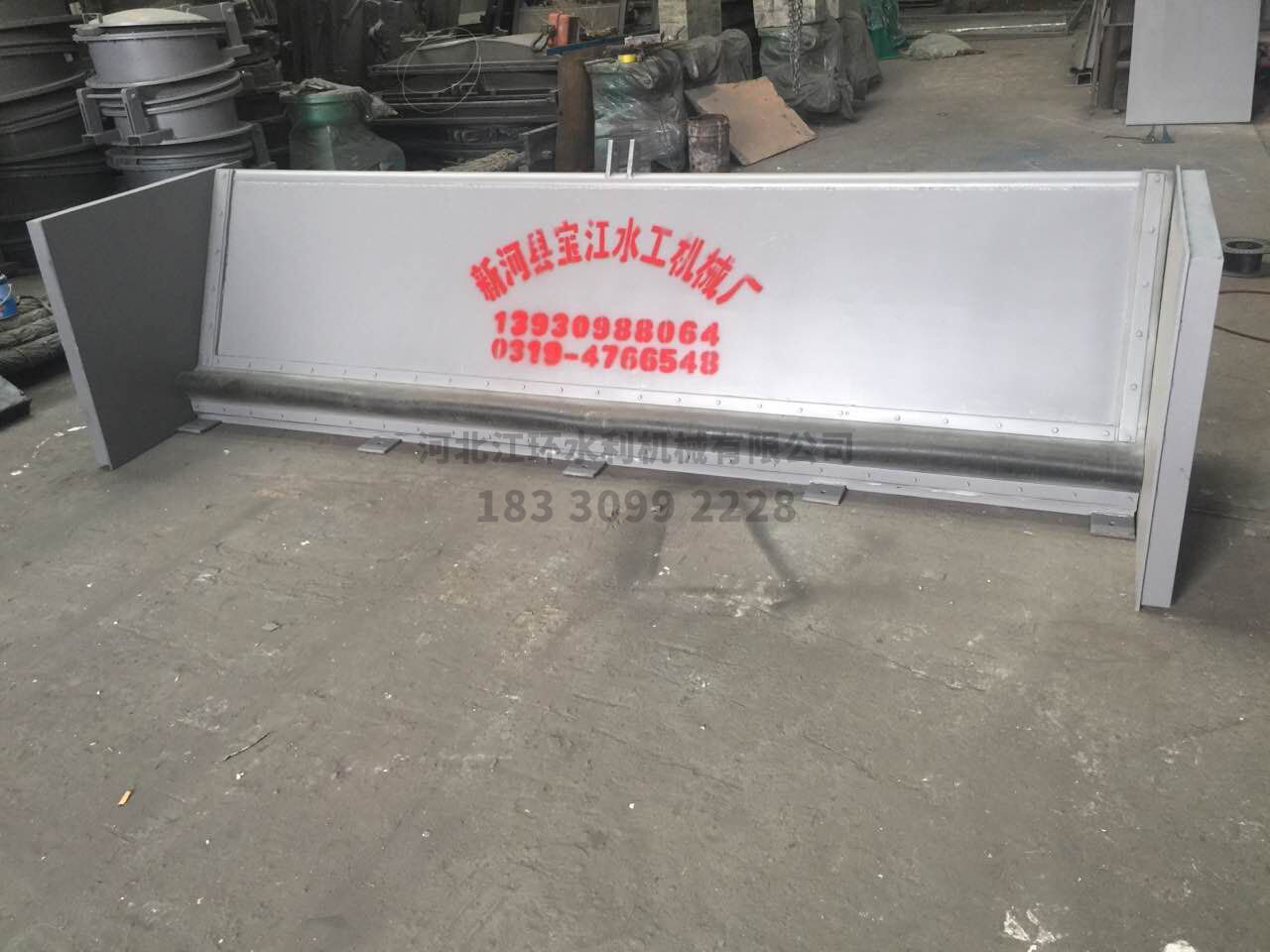

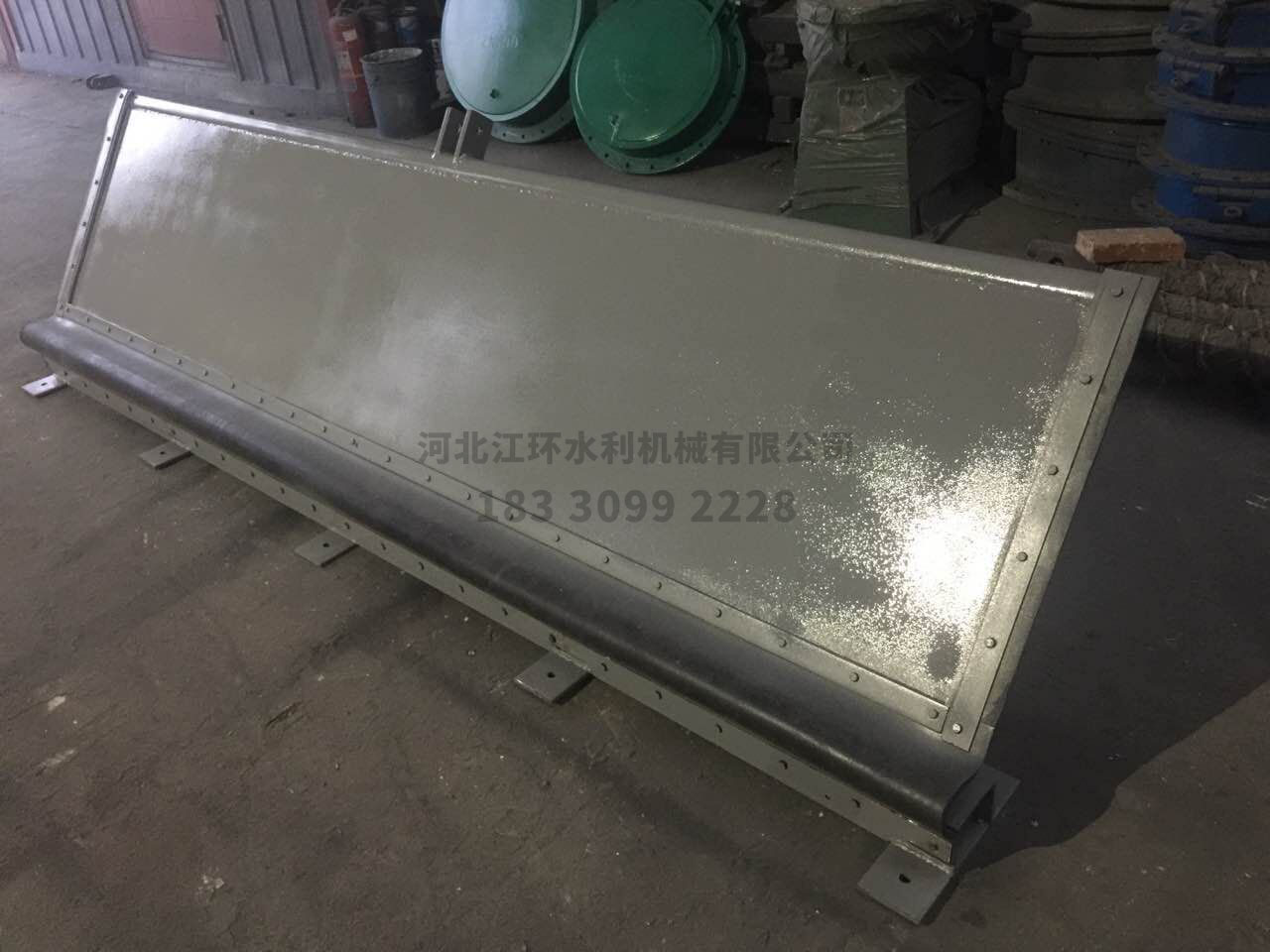

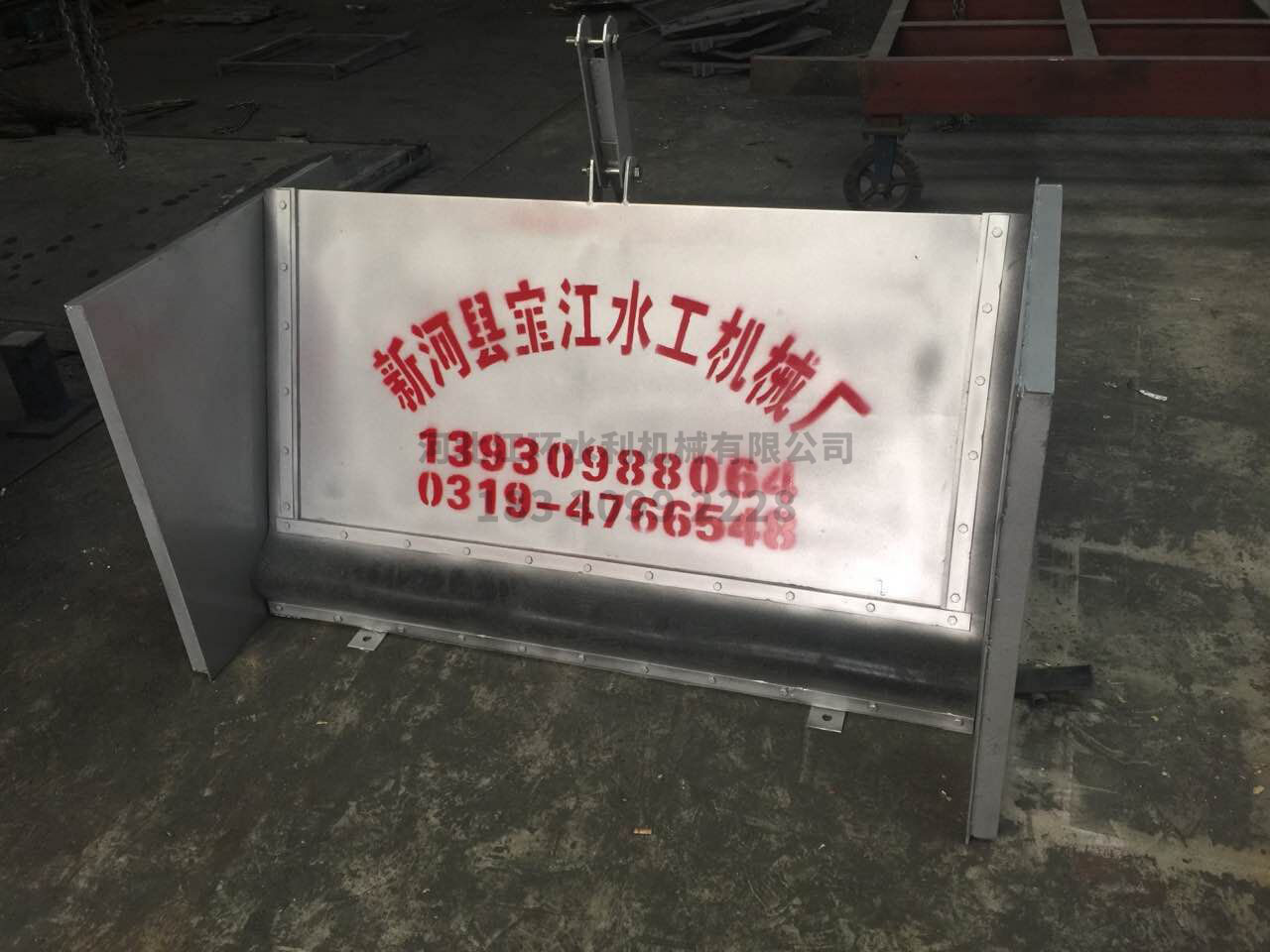

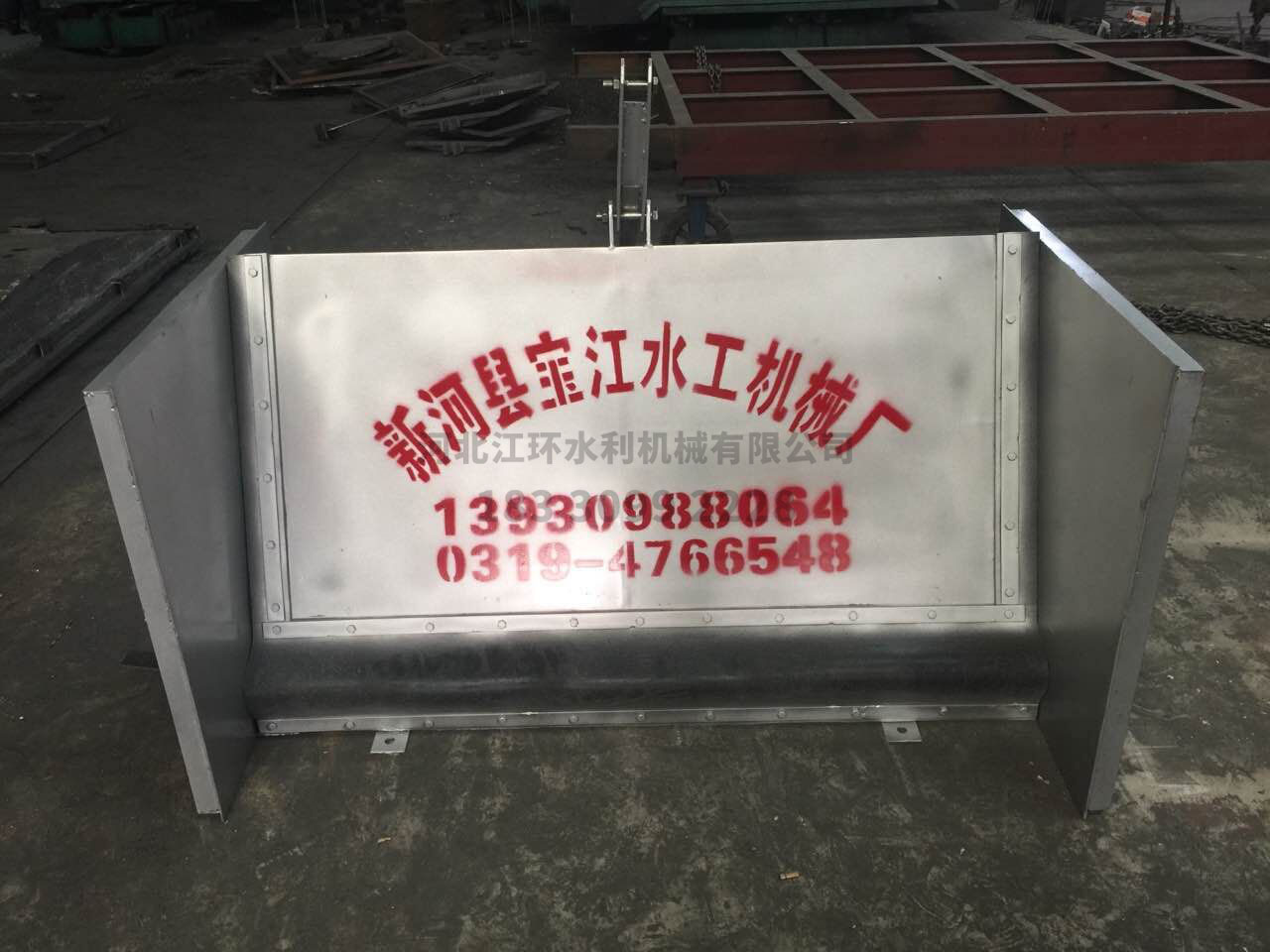

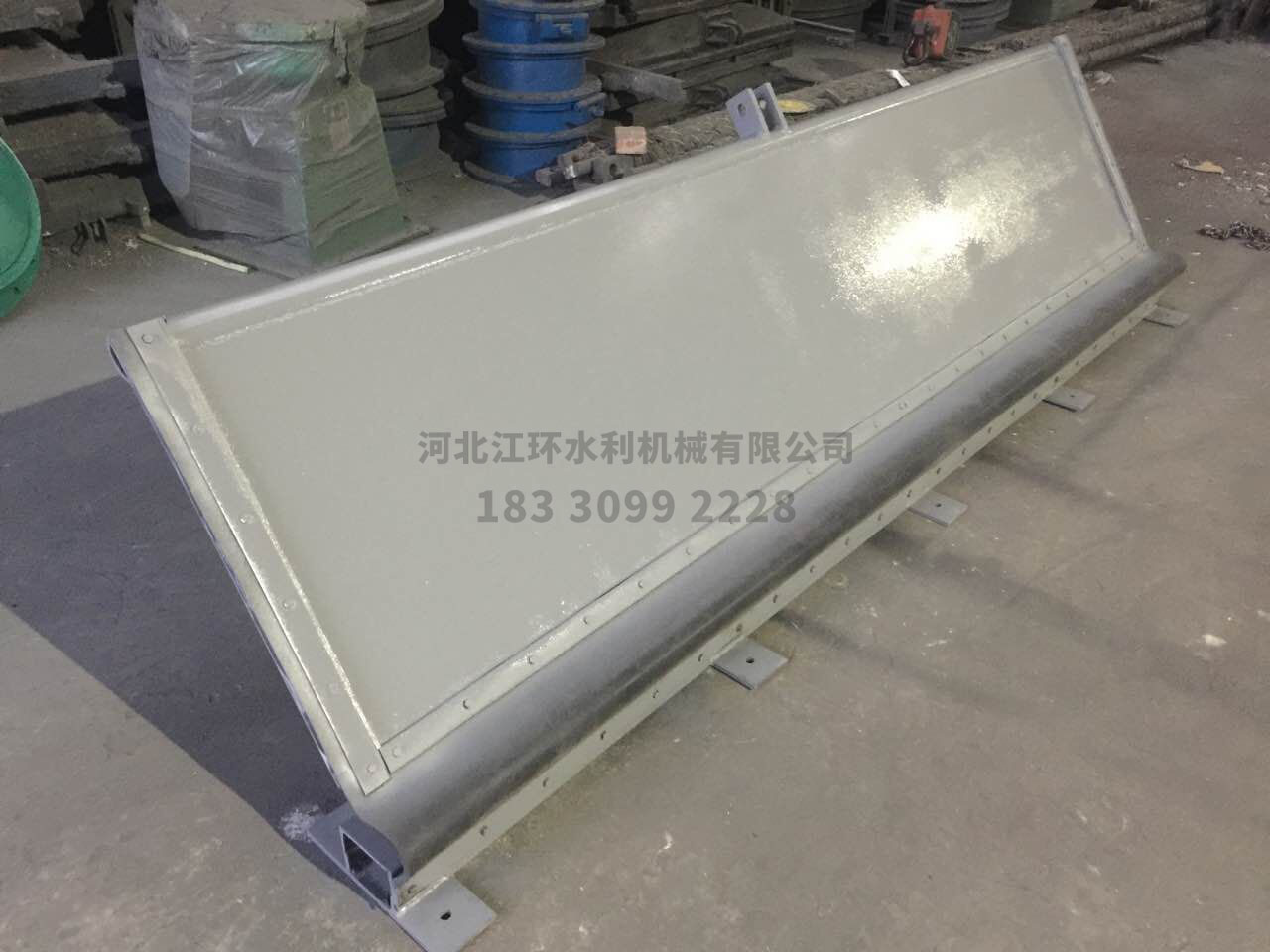

不銹鋼旋轉式調節堰門是在消化吸收國外先進技術的基礎上,結合我國國情研制而成的可自動控制調節水位(液位)的堰門。適用于交替運行氧化溝污水處理的配水井和沉淀池等所有需要水位調節的部位.也可用于氣浮池,隔油池及其它水利工程等構筑物中水位或液位的調節控制。
TY型系列調節堰門
一、產品概述:
調節堰門一般裝于池子上部,用來調節池內水位,例如曝氣池配水井或某些出水口。
小型洞孔(B<2000)類,一般采用TY型鑄鐵直動式堰門,其功能亦可實現完全關閉。
中大型洞孔(B<2000)類,一般可采用TYG型鋼制直動式堰門,且宜采用雙吊點啟閉。
開口類(一般寬度大于2000,調節范圍一般小于800,三邊止水,且前后有操作空間的場合)宜選用TYX型旋轉堰門,其安裝結構分池內、池外兩種,由于啟閉機的固定需采用鉸支式結構,故前后需一定操作空間。
二、結構及特點:
1、TY型鑄鐵直動式堰門為硬密封止水,特點與鑄鐵閘門類似,只是結構為下開式。
2、TYG型鋼制直動式堰門軟密封止水,前后所需空間小,特點與鋼制閘門類似。工作方向同TY型,都為向下為開,向上為關。
3、TYX型旋轉堰門為端面軟密封止水,特點類似鋼制臥倒門;工作方式由傳動軸帶動連桿,使門板作上下擺動,從而調節水位和流量。

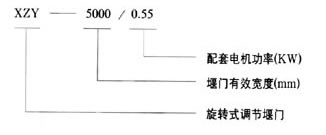

型號說明
型號規格 | XZY-5000/0.55 | XZY4000/0.55 | XZY3000/0.55 |
堰們有效寬度B(mm) | 5000 | 4000 | 3000 |
配套電機型號功率 | 0.5KW三相異步電動機 | ||
減速機速比 | 60:1 | ||
出水堰上下可調*大高度 | 500 |

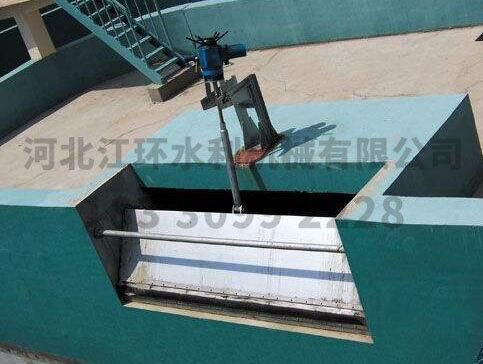

XZY型旋轉式調節堰門主要由電機、減速裝置及堰門組合件等組成。電機經減速裝置驅動堰門上部絲桿、通過絲桿的上下垂直位移, 由鉸鏈機牽引堰門改變與液面的角度,從而達到改變水位、控制流量的目的。
特點:
動作靈活、密封性好、自動化程度高。
工作環境適應性強.使用壽命長。
設有行程限位和動力過載保護,工作安全可靠
易與構筑物組合、安裝維護方便。
