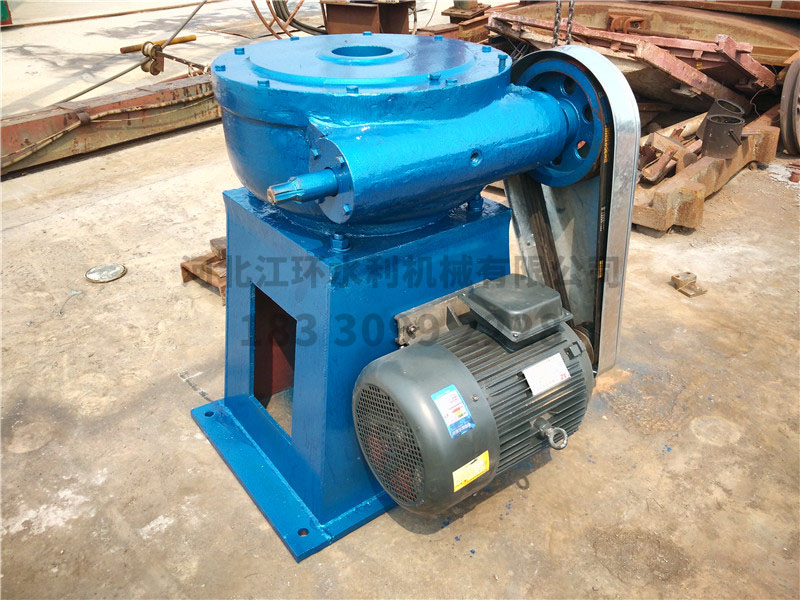

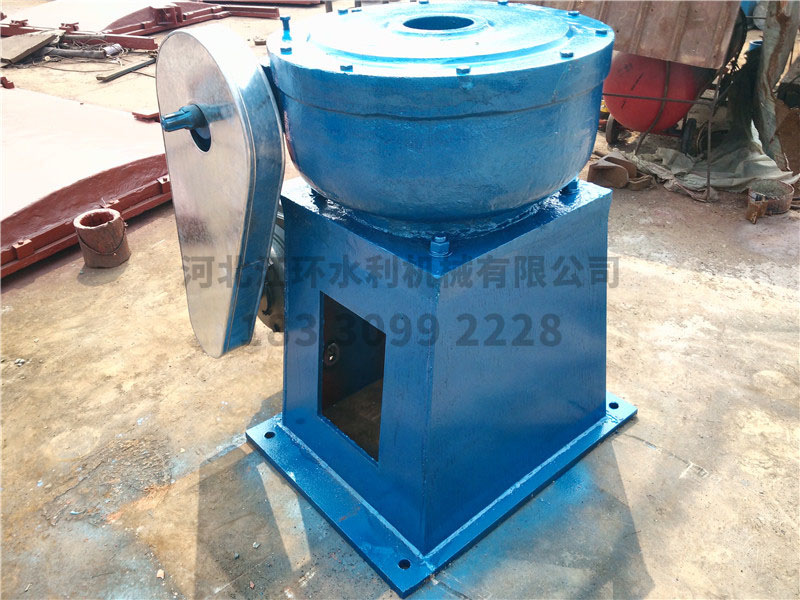

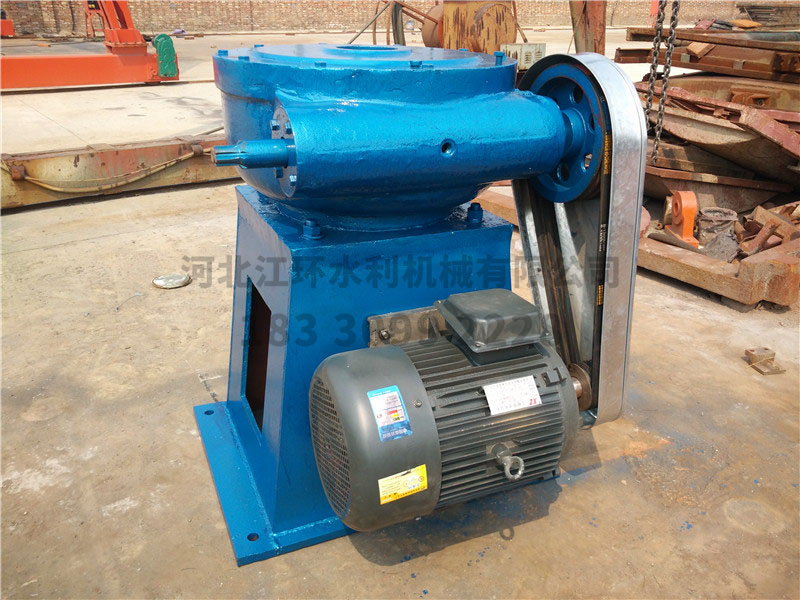

螺桿式啟閉機系列啟閉機按吊點數分為單吊點和雙吊點兩種型號,按驅動方式分為手動、 電動和手電兩用三種形式,一般噸位超過60T(單機)時不再配置手動部分。我公司生 產的QL型系列啟閉機啟門力為0.3T-65T,超過65T(單機)時可特殊設計。
1、型號說明:等同采用水利部統一標準型號標識(下同)
2、本系列啟閉機未作特殊設計時,不能作斜吊運行。
3、手電3T及其以上啟門的啟閉機可增設行程開關限位裝置,作極限運行保 護。手動啟閉機均設有限位盤,作為下降極限位置控制。
4、應根據啟閉機螺桿外形決定。特殊情況定貨前應說明。
5、選用時應提前聲明:
a、螺桿總長(閘門吊軸孔中心至啟閉機底座距離)及吊點中心距
b、加長螺桿部分
c、特殊電氣控制要求
d、是否需增設螺桿保護裝置,若有,提供相關圖紙或位置布置圖
e、其他特殊要求
6、啟閉機基礎位置圖僅供水工建筑設計時參考,如有特殊要求,本公司可以 變更,地腳螺拴隨機供應。
7、潤滑油由用戶自備。
8、選購件名錄(另計價)
a、螺桿保護裝置:銷軸
b、加長螺桿部分
c、特殊電氣控制要求
d、基礎部分更改
e、過載保護器
f、數顯高度控制儀
g、其他有異于本公司產品系列的變更
