螺桿啟閉機系列產品廣泛用于各類給排水和水利、水電工程中,主要用來控 制各類閘門的升降,實現閘門的開啟和關閉。規格有0.5-50噸手推式、側搖式、 全封閉式、手搖手電兩用式,平原山區、有電無電均可使用。
螺桿啟閉機特點:
對閘門有下壓的閉門力,具有自鎖功能。閘門可停留在任何位置
閘門啟閉力計算公式:
啟門力:F啟:n·(F+W1+W2)
閉門力:F閉=n·(F-W1-W2)
式中:W1一門體自重 n系數1.1~1.3, 閘門不經常操作時,取大值,反之取小值;
F一水壓產生的阻力 F=S·h·μ(t) S一閘門板面積(m2)
方閘門:S=a·b a一閘門寬 b一閘門高
圓閘門為:S=π·D2/4 D一閘門通徑 h一閘孔中心至*高水位高度 M一密封面的摩擦系數,一般取0.3。 注:以上計算方式僅供參考

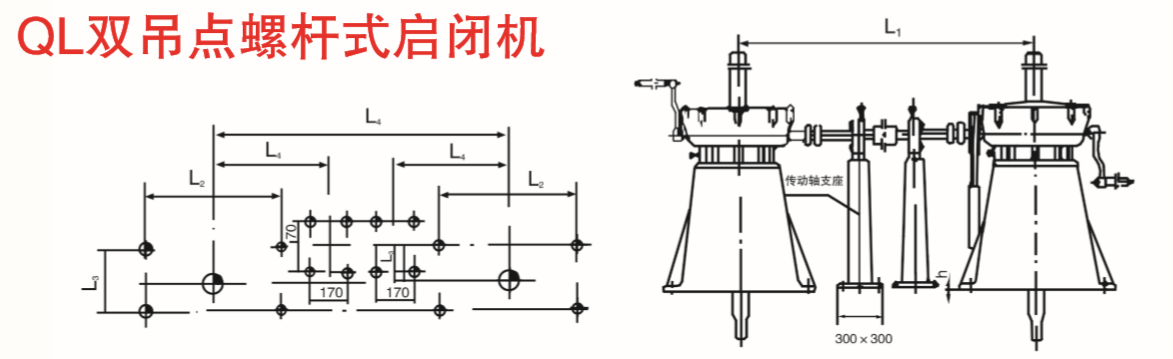

雙吊點螺桿式啟閉機基礎布置圖 雙吊點螺桿啟閉機外形圖
