節能型側開式拍門又稱為:節能型自由側翻式拍門,前國內外排灌泵站拍門,普遍使用的是懸掛式拍門和浮箱式拍門,這種拍門存在開啟角度小,水流阻力大,能源損耗多等缺陷,我們根據力學原理,達到減小拍門開啟阻力和自動關閉的目的。經過多年的技術改進,對門鉸上下不同軸,經多年運行后出現磨損,產生門板位移等進行改進,利用不銹鋼材質同軸技術,以達到用戶zui佳實際運行工況,運行更安全、更可靠、更節能。
節能型側開式拍門是保證泵站安全運行的重要設備,在泵站中其作用是斷流和防止停機時水倒流,主要用于:防洪排澇、農田灌溉、城市給排水和跨流域調水,以及各大型工礦企業的供水和配水等。

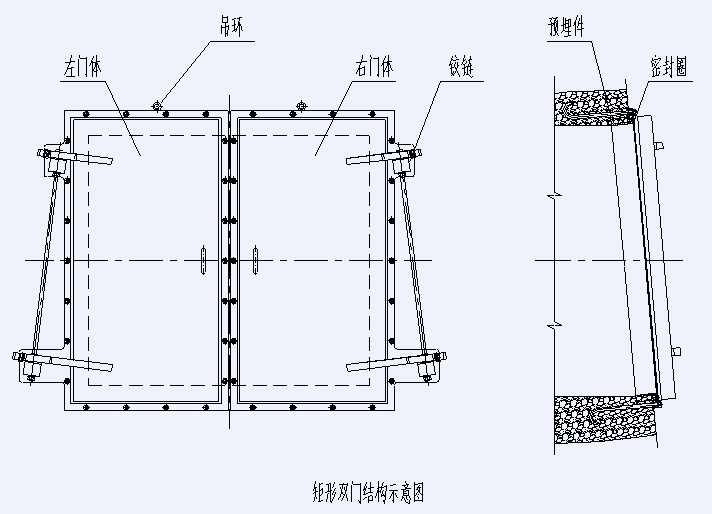

節能型側開式拍門由門板、門鉸、門座和密封件等組成。門板通過門鉸安裝在門座上,根據國內泵站的應用情況,拍門的門形圓形和矩形兩種。一般出水管口徑小于、等于2m的(即口徑1.6的泵)用圓形拍門,大于該口徑的用矩形拍門。
1、無需任何啟閉裝置,能自動關閉。節能型側開式拍門與懸掛式拍門相比zui顯著的特點是:將閥體鉸軸豎向布置,并設計了一個zui佳傾斜角度,利用門重分力作閉門的動力,不管大、中、小通徑拍門,均無需任何啟閉裝置。
2、安全穩定,節能*。節能型側開式拍門運行時阻力小,開啟角度大,閉門時撞擊力小,消除了水錘和出水時產生的漩渦;無需、手、電、氣、液控制,不要人工操作,節省大量人力物力,提高泵站運行可靠性和裝置效率,降低運行維護成本,降低泵站耗能。在實際運行中經國家水利部檢測測試中心測試,節能型側開式拍門比懸掛式拍門節約電能22.5﹪
3、 維護方便,使用壽命長。拍門的閥軸為不銹鋼材料,軸銷座為銅合金墨潤滑軸承,不會銹蝕,密封可靠,門座為碳鋼材料;產品結構簡單合理,運行軌跡獨特,使用壽命可達30年以上,且維護方便。
序號 | 名稱 | 材質 |
1 | 門座 | 碳鋼 |
2 | 閥軸 | 不銹鋼 |
3 | 襯套 | 銅合金石墨潤滑軸承 |
4 | 密封面 | 耐磨橡膠(X) |
5 | 閥板 | 碳鋼 |
公稱壓力:0.01~0.15Mpa | 阻力系數:≤0.1 |
使用溫度:0~80℃ | 水頭損失:<0.04m |
開啟角度:85° | 節約電能22.5﹪(比懸式和浮箱式) |
開啟時間:5~10S | 關閉時間:5~15S(可調) |
裝量效率:73﹪ | 淹沒水頭:≤15m |
