一、用途

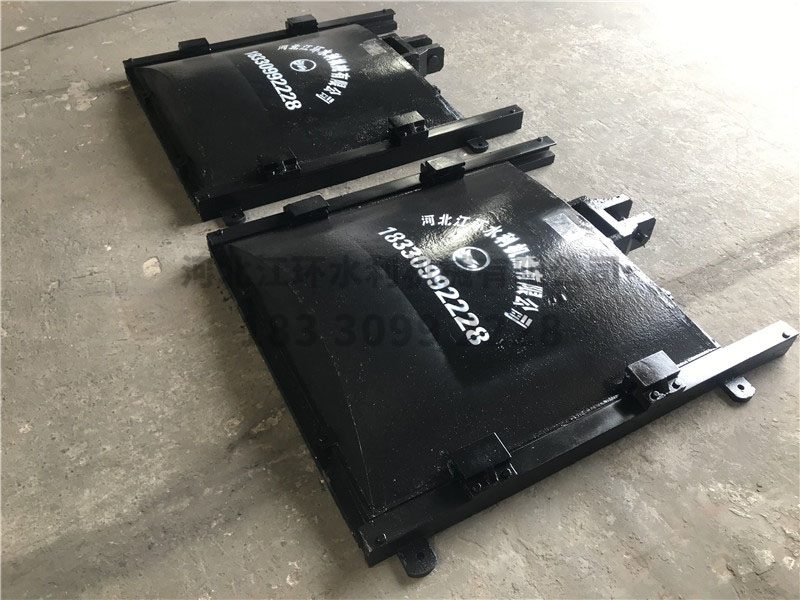

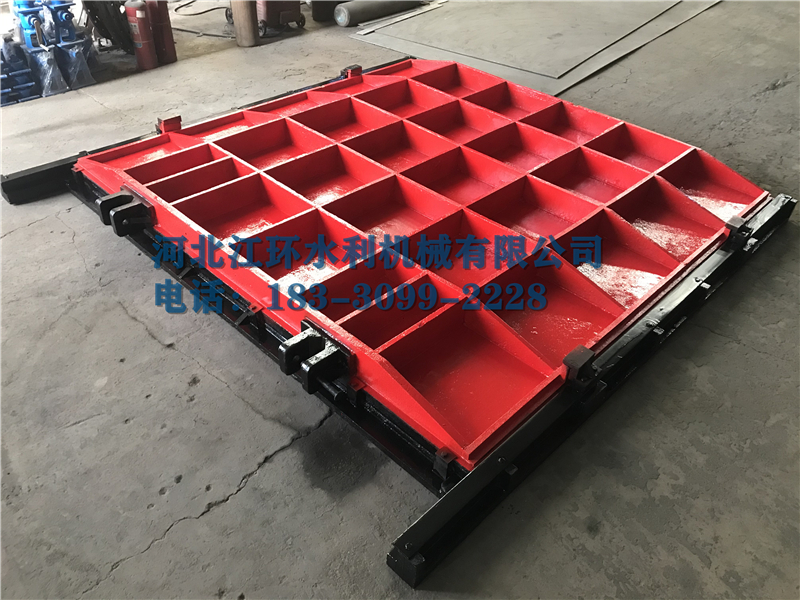

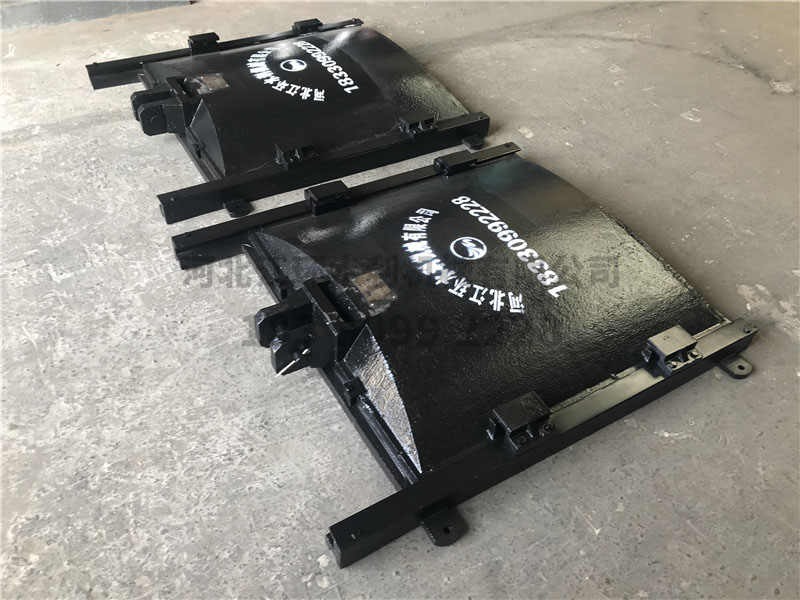

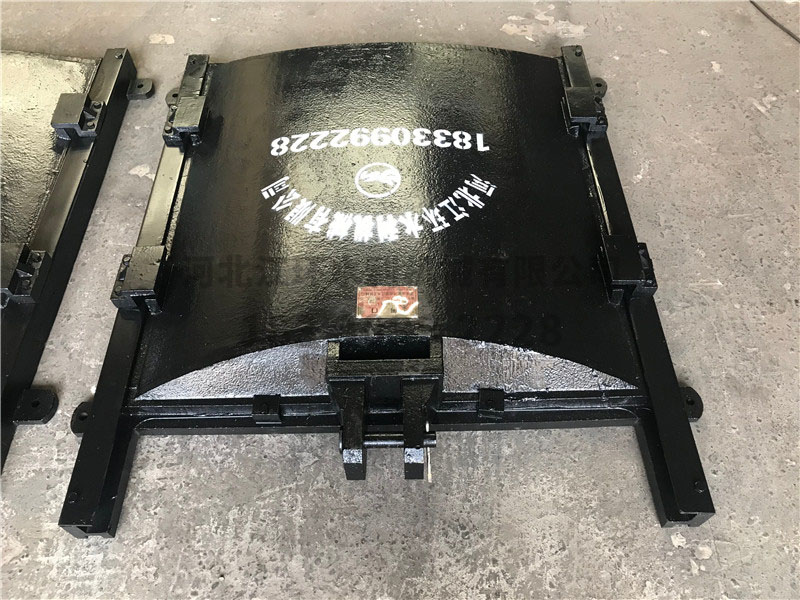

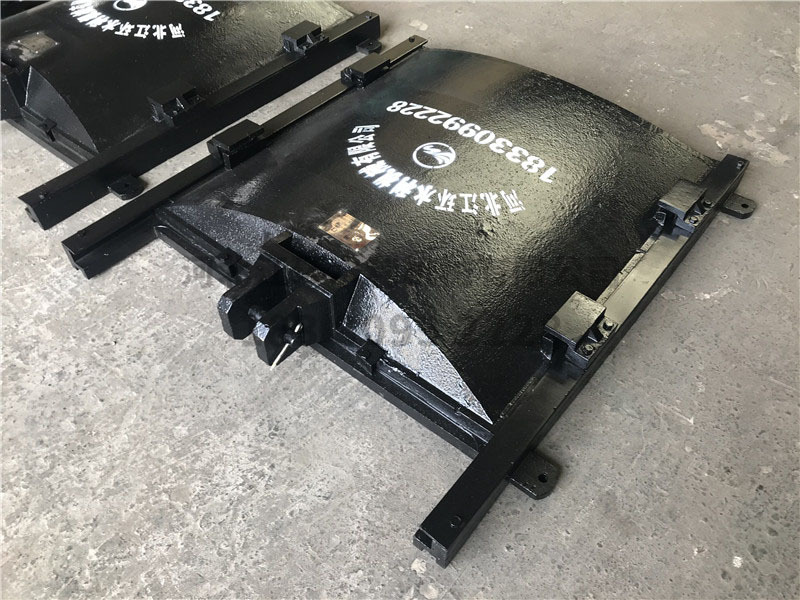

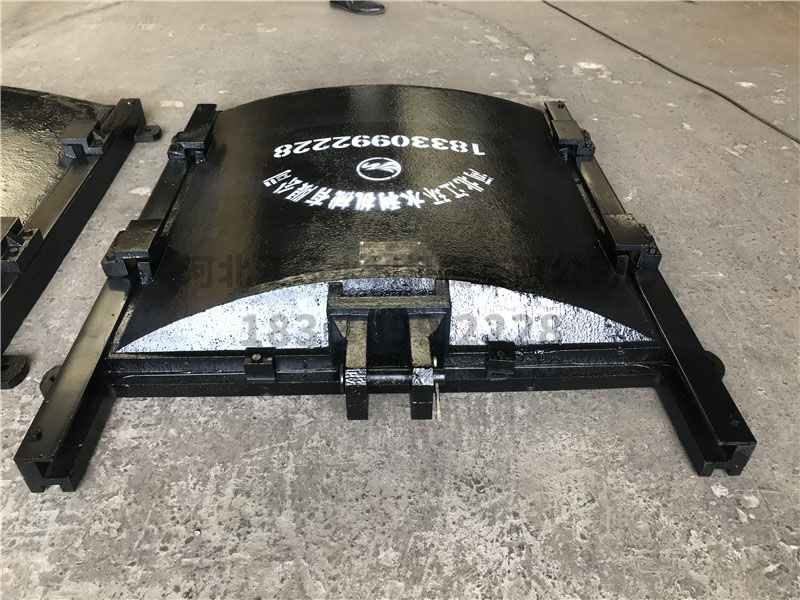

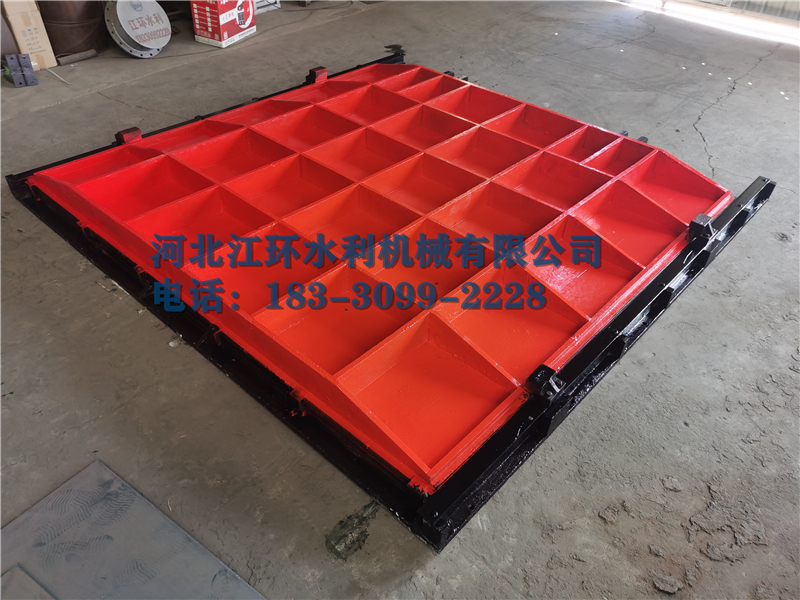

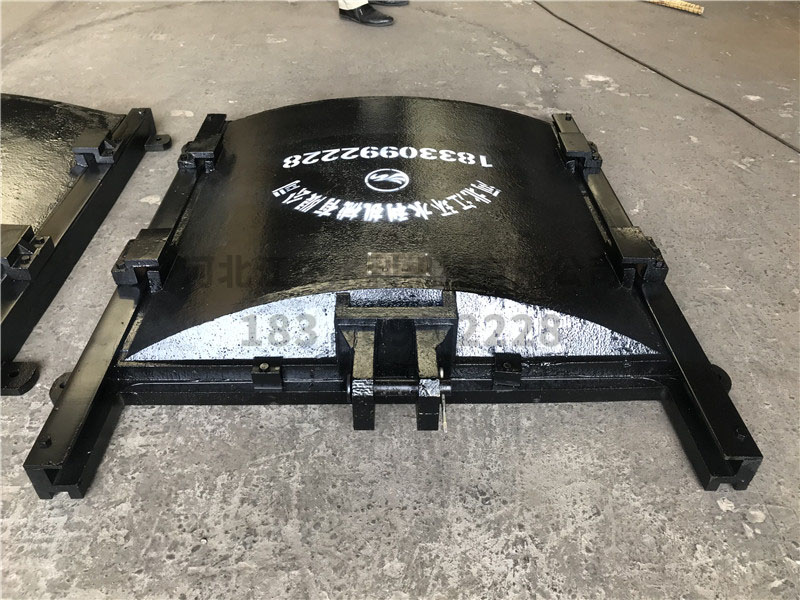

鑄鐵閘門適用于市政、水利工程、工礦、企事業單位在給排水工程中,對水流的截止、疏通、調節水位等。本廠 綜合國內外先進結構及工藝,對閘門經多次改進,現具有:密封性好、耐磨性強、安裝使用方便、壽命長等優點。

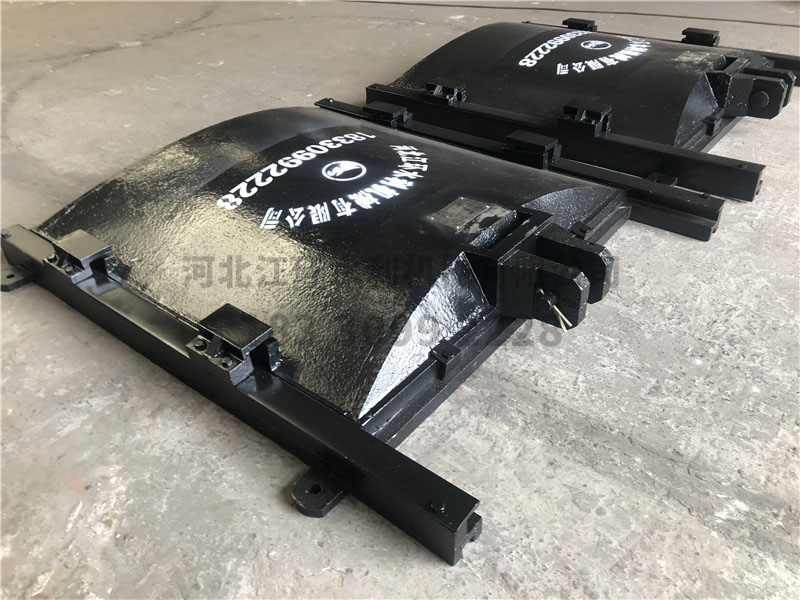

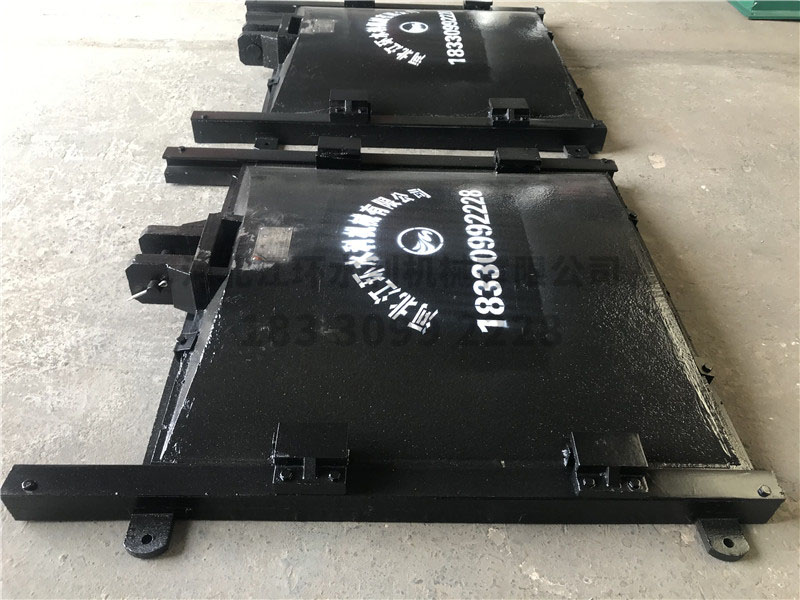

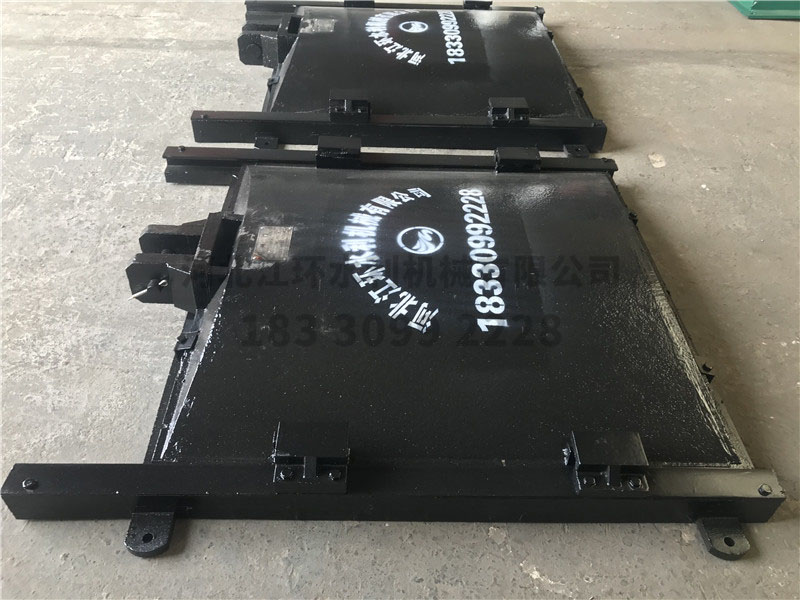

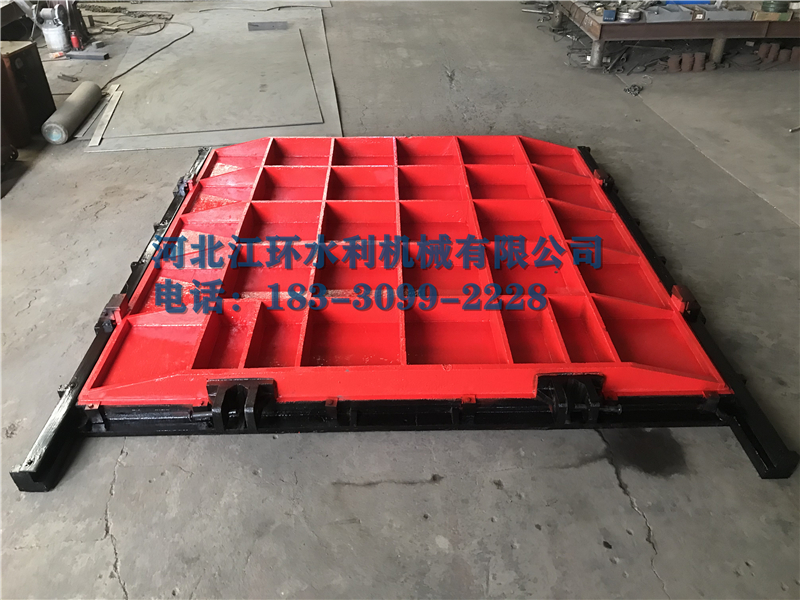

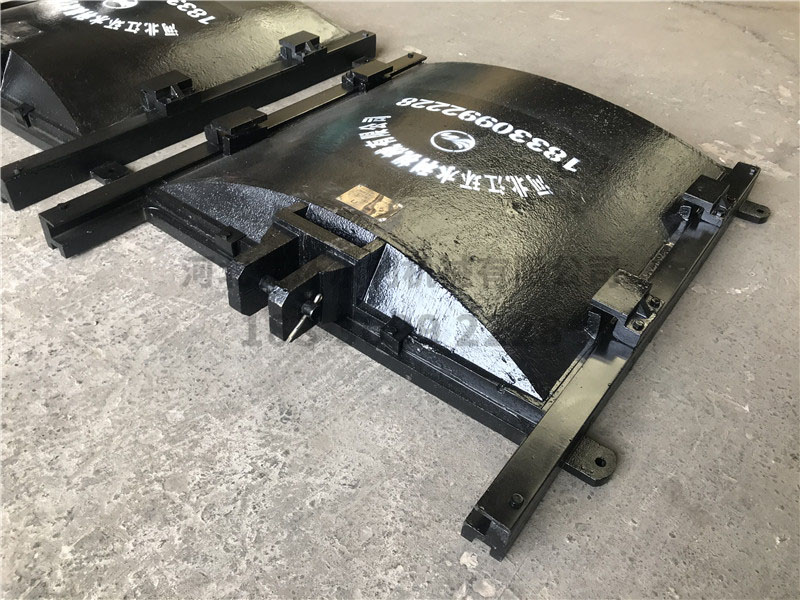

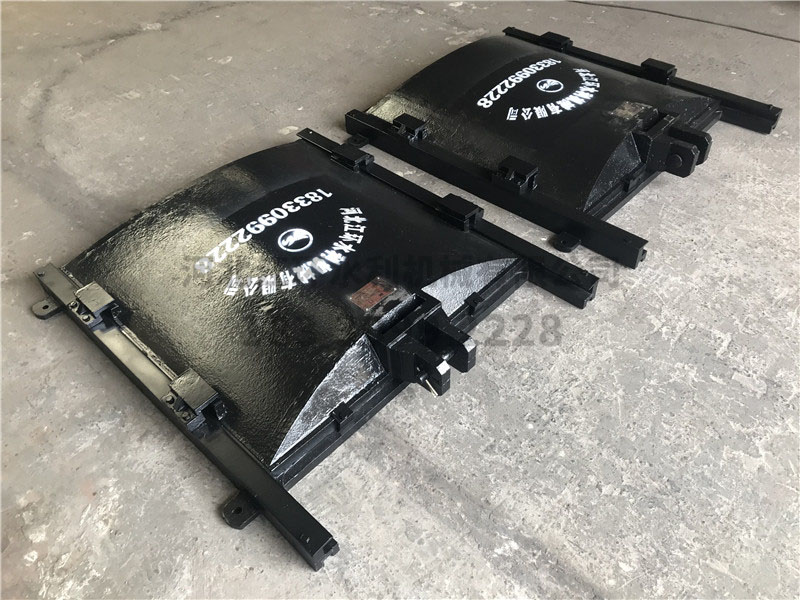

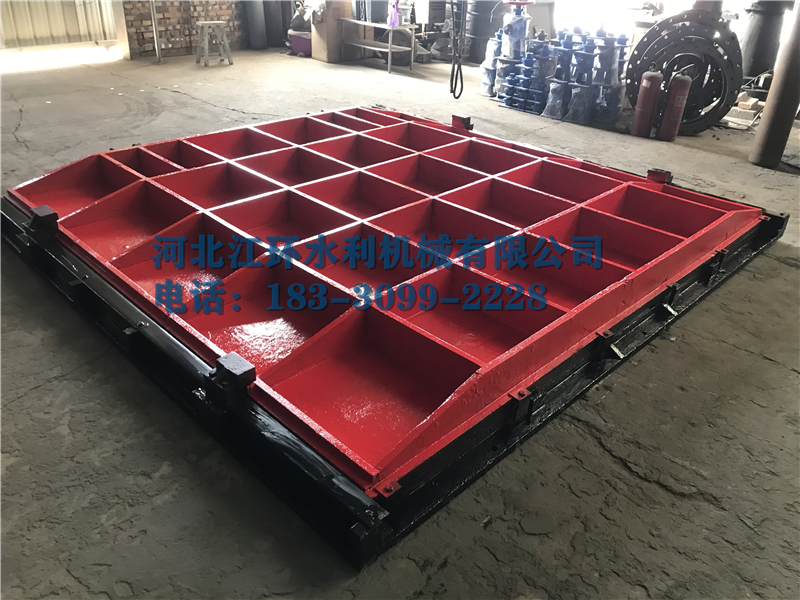

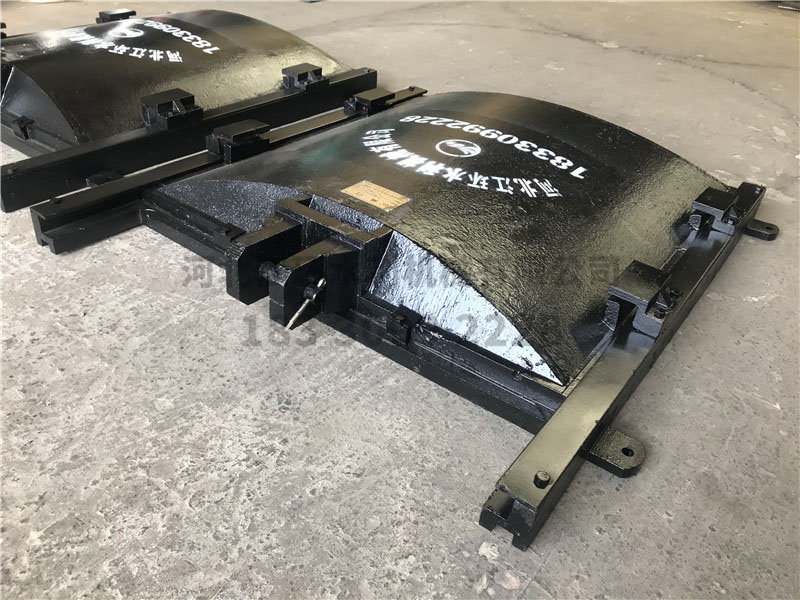

二、機構工作原理 1、鑄鐵閘門主要由: (1)門框、 (2)門體、(3)傳動螺桿、(4)吊耳、(也可與門體為一體)、(5)軸導架、(6)啟閉裝置等。 2、工作原理 閘門門框與門體安裝在水下部位,門體沿門框在一定行程內做上下垂直方向往返運動。 啟閉機的螺桿通過軸銷與門體聯接,使門體上下做往復運動的動力來源于啟閉機,同時楔緊裝置運用楔塊可緊 可松的工作原理,使門體下降至設定極限位置時與門框有效的貼合,起到止水作用,門體向上全部打開時,水則暢 通,反之截止,也可半啟半閉,達到疏通、截止、調節水位之目的。

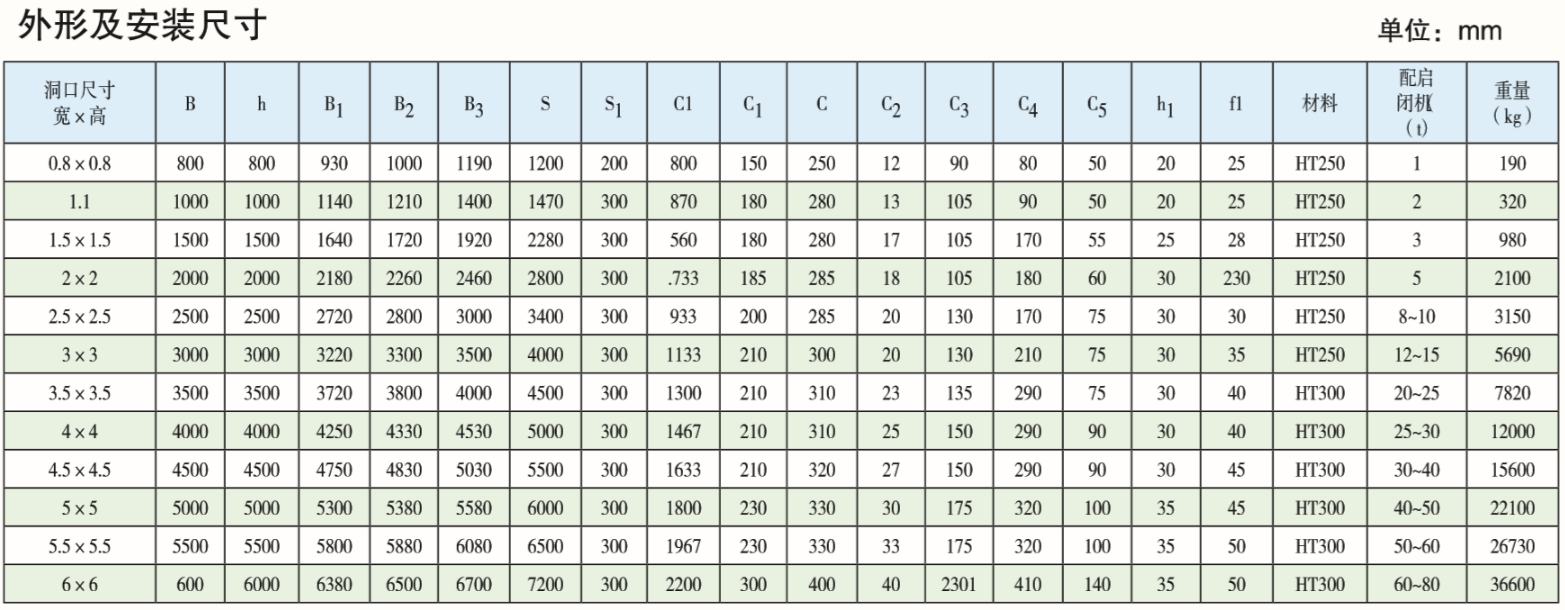

注:1、根據用戶要求可加平板橡膠止水、銅板止水。 2、閘門孔口尺寸為長方形,而孔口寬度B與高度h均為標準值(即可從上表中查出),可按正面方法查出對應技術數據,例:2.5*3.5m閘門, 其值“B、B1、B2、B3、C1、C、C2、C3、C4、C5、f1”為上表2.5*2.5m-欄中數值。 3、對于其他型號規格閘門,可按用戶要求設計生產非標準產品。
我廠主導產品:
1、螺桿式啟閉機0.5T-65T:手推帶鎖式螺桿啟閉機;手輪啟閉機;QLP手推式啟閉機0.5-3T;QLF三防型全封閉磁力鎖螺桿式啟閉機0.3T-30T;QLC側搖式啟閉機1T-5T;QLS手搖式啟閉機;手電兩用螺桿式啟閉機3T-65T(單、雙吊式);搖擺式啟閉機;電裝式啟閉機;QLZ直聯螺桿式啟閉機;手動啟閉機;QDA型手電兩用啟閉機;SQDA型速閉啟閉機;QL-SD雙吊點手電兩用螺桿啟閉機等。
2、QPQ型卷揚式啟閉機(單、雙吊點)、QPK型卷揚式啟閉機(單、雙吊點)、QPG型高揚程卷揚式啟閉機、QPT型移動臺車式卷揚啟閉機、QHQ型弧形門卷揚啟閉機;雙吊點卷揚啟閉機;固定卷揚式啟閉機;移動卷揚式啟閉機;弧門卷揚式啟閉機;移動臺車式卷揚啟閉機;門式卷揚啟閉機等。
3、鑄鐵閘門系列:平面鑄鐵閘門、平面平板鑄鐵鑲銅閘門、高壓鑄鐵閘門、雙向止水鑄鐵鑲銅閘門、球墨鑄鐵閘門、球墨鑄鐵鑲銅閘門、鑄鐵鑲銅閘門、鑄鐵方閘門、鑄鐵圓閘門、暗桿式鑄鐵鑲銅閘門、法蘭式鑄鐵閘門、可調節堰門、機門一體式閘門、轉動閘門、轉動門蓋等。

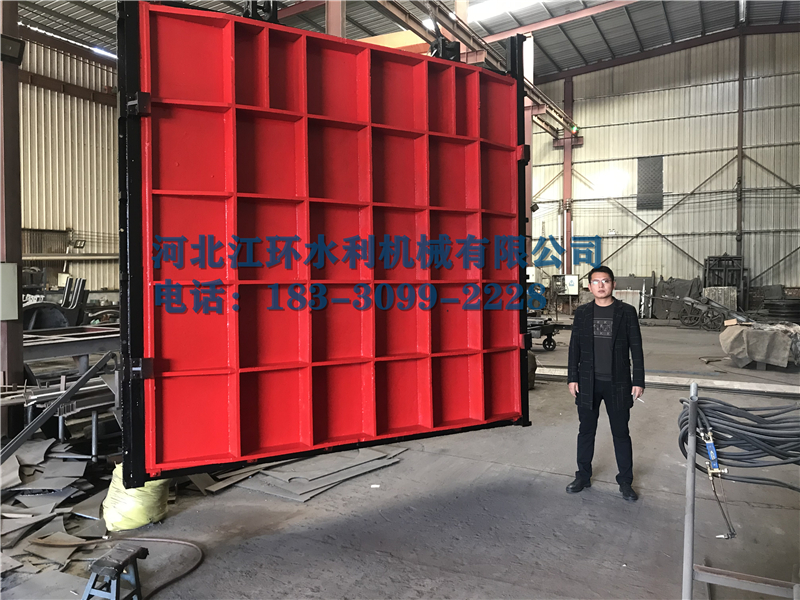

4、鋼制閘門、鋼壩系列:平面滑動閘門、平面定輪閘門、弧形閘門、疊梁閘門、插板閘門、不銹鋼閘 門、液壓鋼壩閘門(景觀閘門)、液壓升降壩、液壓翻板閘門等。
5、拍門系列:鑄鐵拍門;鋼制拍門;不銹鋼拍門;玻璃鋼拍門;HDPE復合材料拍門、浮箱式拍門;側翻式拍門等。
6、橡膠止水帶651型、652型、653型、遇水膨脹型等各種橡膠止水帶,止水橡膠有P60、P50、 P45、P35和各種內外拐角、平板、橋梁支座等,也可根據用戶的要求加工訂做各種型號橡膠制品。
7、回轉式格柵清污機、循環齒耙式格柵除污機、機械格柵清污機、移動抓斗式清污機、鋼絲繩牽引式除污機、無軸螺旋輸送機、皮帶輸送機、攔污柵等。
